一、設備簡介：

1.1 用途說明：

主要用于動力電池包或系統的底部球擊試驗，以考核和評定電池產品在底部球擊試驗環境下的安全性。

1.2 實驗項目：

試驗方法：室溫下，使用直徑為150mm的小球，對電池包底部進行球擊，球擊速度為1mm/s。當球擊力達到25kN并持續1分鐘后，停止球擊試驗。最后觀察1h。球擊位置和次數要求：球擊位置和球擊次數由客戶要求確定。

試驗要求:電池包不爆炸、不起火。

1.3 設備構成：

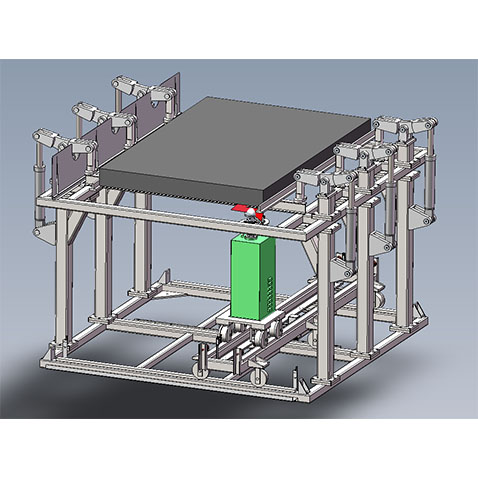

電池包底部球擊試驗臺的主要構成：是由運動控制系統、球擊頭工裝、遠程控制系統、輔助數據采集系統、樣品固定裝置、安全保護系統等。

二、設備基本參數 ：

2.1配置電源：

   2.1.1 設備電源380V功率：15KW（以設計為準）

2.1.2設備氣源：0.6 MPa ~0.8MPa

2.2適用規格：

2.2.1 測試空間：W3000mm * D2000mm*H600mm

2.2.2 最大電池重量：1500KG

2.3 設備重量：約6T

2.4 設備尺寸：寬*深*高 =W4100mm*D3700mm*H2500mm（以實際設計為準）

2.5 噴涂顏色：RAL7035
